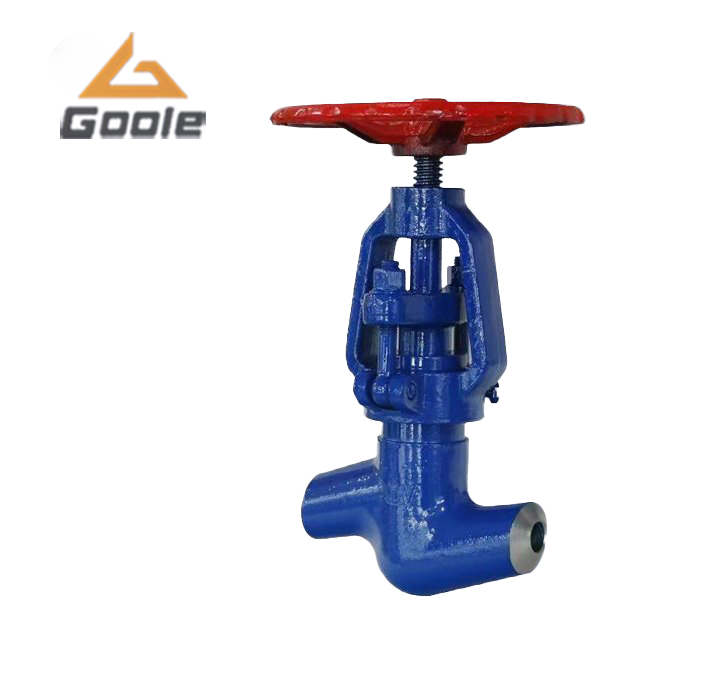

J61Y 高温高压电站截止阀

产品简述: J61Y碳钢高温高压电站截止阀 启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。

品牌厂家:工奥
阀门型号:J61Y
主要材质: 碳钢
口径选型:10-65
压力范围:高压
浏览次数:2
更新日期:2025-06-04 08:52:43/06/04
产品详情 在线咨询

结构特点

  1、 启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。

   2、 上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置。

   3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。

  4、 低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。

工作原理

开启过程   1在关闭位置,阀体受阀杆的机械施压作用,紧压在阀座上。

             2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。

            3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。

关闭过程   1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。

           2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和闸板同时旋转90度。

           3 快要关闭时闸体已在与阀座无接触的情况下旋转了90度。

电动截止阀标准规范:设计制造标准:ASME B16.34、E101 结构长度标准:GB/T 12221-2005连接法兰标准:GB/T 9113压力温度等级:GB/T 12224-2005试验检验标准:GB/T 13927-2008

阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。

型号

公称压力PN(MPa)

试验压力PN(MPa)

适用温度(℃)

适用介质

强度试验

密度试验

J61Y-200

20.0

30

22

425

水、蒸汽、油品

J61Y-250

25.0

37.5

27.5

J61Y-320

32.0

48

35.2

结构特点

  1、 启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。

   2、 上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置。

   3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。

  4、 低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。

工作原理

开启过程   1在关闭位置,阀体受阀杆的机械施压作用,紧压在阀座上。

             2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。

            3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。

关闭过程   1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。

           2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和闸板同时旋转90度。

           3 快要关闭时闸体已在与阀座无接触的情况下旋转了90度。

电动截止阀标准规范:设计制造标准:ASME B16.34、E101 结构长度标准:GB/T 12221-2005连接法兰标准:GB/T 9113压力温度等级:GB/T 12224-2005试验检验标准:GB/T 13927-2008

阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。

型号

公称压力PN(MPa)

试验压力PN(MPa)

适用温度(℃)

适用介质

强度试验

密度试验

J61Y-200

20.0

30

22

425

水、蒸汽、油品

J61Y-250

25.0

37.5

27.5

J61Y-320

32.0

48

35.2

J61Y-P54/100V

P54/100V

30

11

540

J61Y-P54/140V

P54/140V

40

15.4

J61Y-P54/170V

P54/170V

48

19

J61Y-P57/170V

P57/170V

63

19

570



30

11

540

J61Y-P54/140V

P54/140V

40

15.4

J61Y-P54/170V

P54/170V

48

19

J61Y-P57/170V

P57/170V

63

19

570
