H49J三通换向止回阀介绍
用途和适用场景
H49J三通换向止回阀主要用于各类矿山、电厂、化工厂、水处理厂、石油、大型润滑系统(用作梭阀)等工业泵一用一备的场合,也适用于各类选矿工、化工厂、水处理厂、大型润滑系统(用作梭阀)等处。在选矿厂和矿浆输送管线中,它可在渣浆泵运转过程中,自动切换矿浆输送方向,省去人工控制矿浆流动方向的工序,节省人力,使整个工艺系统运行更加可靠。
工作原理
该阀门部件的A、B口与渣浆泵的输出口连接,C口为输出端,与系统管道相连接。当与A端相连的泵工作时,矿浆压力顶开阀体,阀体在滚道的限制下自动移向左侧B端的阀座上,该阀体靠矿浆的压力与B端阀座紧密接触,实现良好的密封,矿浆由C口并向系统中输送;当工艺要求B端渣浆泵工作时,A端停止工作并泄压,B端渣浆开启运行,则阀体在矿浆压力作用下,移向右侧阀座,此时A端密封,矿浆由B口进入流向C口输出。
产品特性
技术参数
- 工作压力:≤1.0MPa,一般为0.5MPa。
- 密封试验压力:1.0MPa。
- 强度试验压力:1.5MPa。
- 工作温度:≤75℃。
- 工作介质:水、矿浆、尾浆。
结构特点

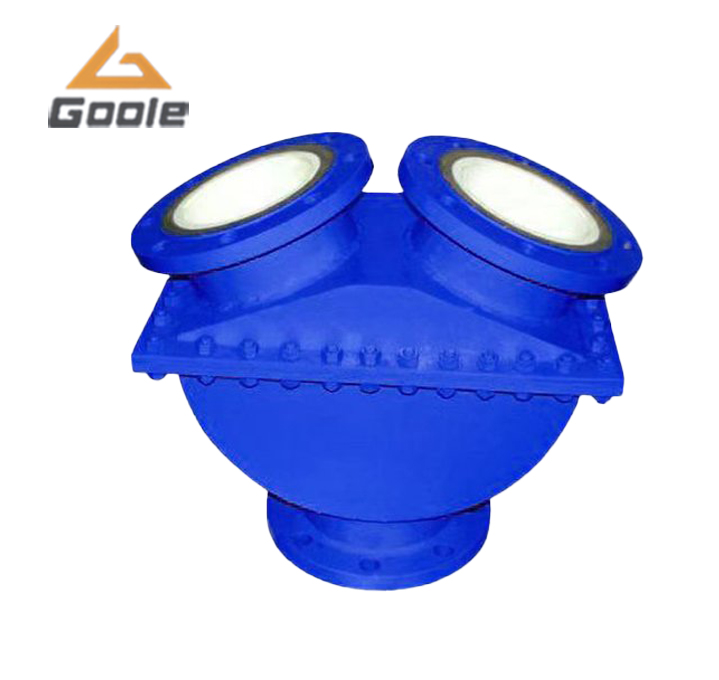

它由上下二个阀体通过方形或椭圆形法兰连接在一起,下阀体上有两个浆液进口,上阀体上部有一个浆液出口,密封位于阀腔内。上阀体内设有密封球的活动滑道,在滑道的两端分别设有一个导向楔块,下阀体的两个浆液进口倾斜布置,阀内的密封球采用橡胶球或钢球。与现有技术相比可节省一条管路,不会造成浆液中固体物的淤积,切换泵时操作方便顺畅,对于厂矿在实现自动化控制时操作方便,可省去两套阀门的控制点。
安装要求
- 安装位置、高度、进出口方向:必须符合设计要求,连接应牢固紧密。
- 手柄方向:安装在保温管道上的各类手动阀门,手柄均不得向下。
- 外观检查和试验:阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于规定值及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。
