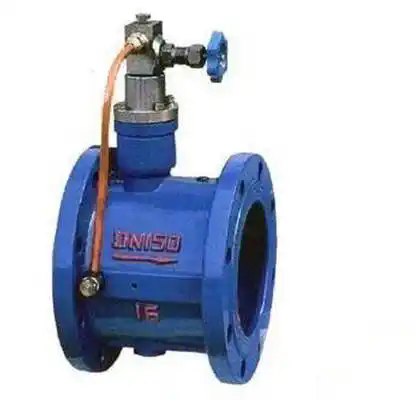

HH47X消声缓闭止回阀介绍

基本信息

HH47X消声缓闭止回阀也被称为微阻缓闭蝶型消声止回阀、蝶式缓冲止回阀等，属于水力控制阀/止回阀系列产品。

应用场景

该阀门主要安装于水利、电力、给排水等各类泵站的水泵出口，也用于工业循环供排水、污水处理厂、高层住楼和高级宾馆加压输出水泵的出口处等地方。它能替代止回阀和闸阀的功能，防止管网中介质逆流，自动消除破坏性水锤，保护水泵和管路不受损坏，还可用于解决高层建筑生活用水、消防用水系统中要求流量大、灵敏度高、流阻较小等问题。

结构组成

消声缓闭止回阀主要由两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸、针型阀（微量调节阀）等组成。靠进口介质的推力作用，将两块阀板平稳推开。同时，进口的压力介质进入储油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别送入阀体两侧小油缸尾端，使小气缸内的活塞杆伸出。当进口介质压力下降时阀门自动关闭，由于活塞杆处于伸出位置，顶住阀瓣不全部关闭，还剩有20%左右的面积使介质通过，起到消除水锤的作用 。

工作原理

阀体活塞后腔的压力通过针型阀缓慢进入储油缸，阀瓣逐渐关闭，且阀瓣分成先快速后缓慢两步关闭，这样既可以防止电机逆转，又能起到消降水锤静音的作用 。

产品特点

1. 结构与性能优势：结构新颖、体积小、流体阻力小。中、小通径蝶板设计成流线型平板结构，大通径蝶板设计成双平板桁架式结构，排挤小，水流平顺，阀门流阻系数仅为0.15 - 0.8，远小于止回阀的流阻系数（1.7 - 2.6），节能效果明显。运行平稳，采用斜板式结构，能达到无震动、无嘈声的效果，确保使用环境安静。此外，它还具有耐冲刷、耐磨损、缓冲性能好等特点 。
2. 功能集成与控制优势：可取代水泵出口处原电动闸阀和止回阀的功能，并把机、电、液系统集成为一个整体，减少占地面积及基建投资。电液控制功能齐全，无需另外配置即可以作为一个独立的系统单机就地调试、控制；也可以作为集散性控制系统（DCS）的一个设备单元，通过I/O通道由中央计算机进行集中管理，与水泵及其他管道设备实现联动操作；并配有手动功能，无动力电源时也可以实现手动开、关阀，满足特殊工况下的阀门调试、控制要求 。
3. 密封与寿命优势：主阀密封面为三偏心金属密封或双偏心橡胶密封结构，启闭轻松、密封可靠；并有一道额外加大的偏心，使阀门具有良好的自关闭、自密封性能。截流密封采用丁腈橡胶，橡胶软密封封闭性能好，减震耐磨、使用寿命长、维修方便 。
4. 调节优势：可控性好，调节范围大、适应性强。电液控制系统设有多处调节点，可以按不同的管道控制要求进行启闭程序设置，保证在满足开、关阀条件时，阀门能够自动按预先设定的时间、角度开启和分快关、慢关两阶段。缓闭时间可在1 - 60秒内任意调节。
