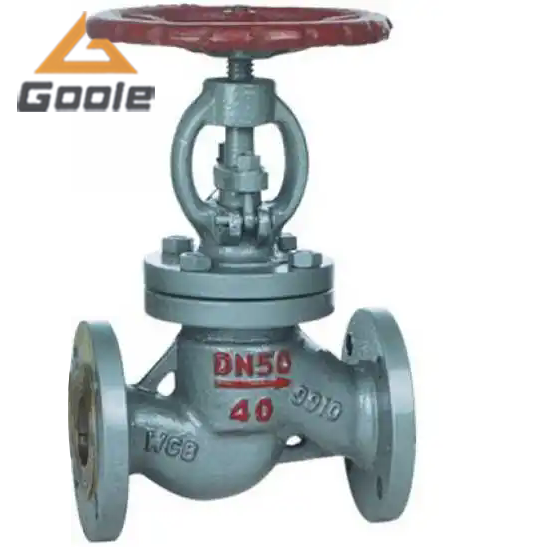

J41N液化气截止阀介绍

基本信息

J41N液化气截止阀，也叫截门，又名煤气截止阀，是使用广泛的一种阀门。它适用于城市液化气石油气贮备站、炼油厂、石油化工厂的液化气系统，作为控制介质截断的启闭装置。

闭合原理及特点

闭合原理

依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。且只许介质单向流动，安装时有方向性。

优点

• 适用范围广：开闭过程中密封面之间摩擦力小，比较耐用，不仅适用于中低压，而且适用于高压。
• 制造维修方便：开启高度不大，制造容易，维修方便。
• 结构与性能优势：结构简单，工作行程小，启闭时间短；密封性好，密封面间磨擦力小，寿命较长。

  结构与操作原理

  结构特点

• 密封设计：采用弹性成型聚四氟乙烯为填料，填料密封性能随介质压力上升而增强，并具备倒密封功能；一些产品增加了上密封，在阀门开启状态时，与填料一起起两层密封作用，并对填料有一定的保护作用；阀瓣密封与倒密封常采用PTFE材质，可达到零泄漏效果。
• 形式多样：按阀杆螺纹的位置分有外螺纹式、内螺纹式；按介质的流向分，有直通式、直流式和角式；按密封形式分，有填料密封截止阀和波纹管密封截止阀。

• 操作原理

  手轮顺时针方向转时，阀杆向下移动，阀瓣下降使密封面密合，将通路切断；逆转时则开启，阀杆提到最高点上密封起作用。

  安装与维护注意事项

• 安装位置：手轮、手柄操作的截止阀可安装在管道的任何位置上。
• 起吊限制：手轮、手柄及传动机构，不允许作起吊用。
• 介质流向：介质的流向应与阀体所示箭头方向一致。
