电站截止阀

产品简述:电站截止阀主要特点及用途 ①阀门与管路连接采用焊接式结构,安装方便,无泄漏。 ②密封面不易磨损、擦伤、密封性能好、寿命长。 ③结构紧凑、启闭性好、高度小、维修方便。 ④适用于水、蒸汽、油品管路上,具有耐高温、耐高压的特点。 ⑤多种结构形式,便于用户选择。

品牌厂家:工奥阀门
阀门型号:J61Y-P54100V
主要材质:合金钢 珞鉬钢
口径选型:DN10-DN400
压力范围:PN64-PN320
浏览次数:1113
更新日期:2024-02-22 09:50:11/12/04
产品详情 在线咨询

一、电站截止阀主要特点及用途

①阀门与管路连接采用焊接式结构,安装方便,无泄漏。

②密封面不易磨损、擦伤、密封性能好、寿命长。

③结构紧凑、启闭性好、高度小、维修方便。

④适用于水、蒸汽、油品管路上,具有耐高温、耐高压的特点。

⑤多种结构形式,便于用户选择。

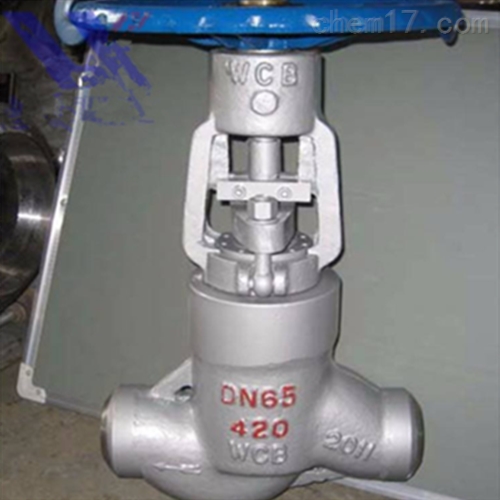

电站截止阀

二、电站截止阀主要性能和使用范围

产品型号

公称压力PN(MPa)

试验压力(MPa)

工作压力(MPa)

工作温度(℃)

适用介质

壳体强度

密封

P54

P55

P57

J61

H

-100

Y



10

15

11

/

/

/

≤450(425)

水、蒸汽、油品

J61

H

-200

Y



20

30

22

/

/

/

J61

H

-250

Y



25

38

28

/

/

/

J61

H

-320

Y



32

48

36

/

/

/

J61Y-P54100V

/

30

12.5

10

/

/

≤540

蒸汽

J61Y-P54140V

/

38

17.5

14

/

/

J61Y-P54170V

/

53

21.3

17

/

/

J61Y-P55100V

/

38

12.5

/

10

/

≤550

J61Y-P55140V

/

48

17.5

/

14

/

J61Y-P55170V

/

53

21.3

/

17

/

J61Y-P57100V

/

48

12.5

/

/

10

≤570

J61Y-P57140V

/

55

17.5

/

/

14

J61Y-P57170V

/

60

21.3

/

/

17



三、电动截止阀开启过程

1在关闭位置,阀体受阀杆的机械施压作用,紧压在阀座上。

2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。

3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。

4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。

电站截止阀

四、电动截止阀关闭过程

1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和闸板同时旋转90度。

3 快要关闭时闸体已在与阀座无接触的情况下旋转了90度。

4手轮转动的后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
