一、电站截止阀概述
J961Y电站截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。截止阀适用的压力、温度范围很大,但一般用于中、小口径的管道
二、J961Y电站截止阀主要特点及用途
①阀门与管路连接采用焊接式结构,安装方便,无泄漏。
②密封面不易磨损、擦伤、密封性能好、寿命长。
③结构紧凑、启闭性好、高度小、维修方便。
④适用于水、蒸汽、油品管路上,具有耐高温、耐高压的特点。
⑤多种结构形式,便于用户选择。
三、J961Y电站截止阀主要零件材料
零件名称 |
阀体 |
阀盖 |
阀杆 |
阀瓣 |
密封面 |
填料 |
阀杆螺母 |
手轮 |
紧固件 |
J61H型 |
25 |
25 |
铬不锈钢 |
铬不锈钢 |
铬不锈钢 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
优质碳钢 |
J61Y型 |
25 |
25 |
铬不锈钢 |
25 |
硬质合金 |
||||
J61Y-P54型 |
12Cr1MoV |
12Cr1MoV |
20Cr1Mo1VA |
12Cr1MoV |
硬质合金 |
||||
J61Y-P55型 |
12Cr1MoV |
12Cr1MoV |
20Cr1Mo1VA |
12Cr1MoV |
硬质合金 |
||||
J61Y-P57型 |
12Cr1MoV |
12Cr1MoV |
20Cr1Mo1VA |
12Cr1MoV |
硬质合金 |

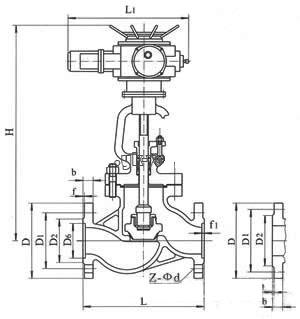

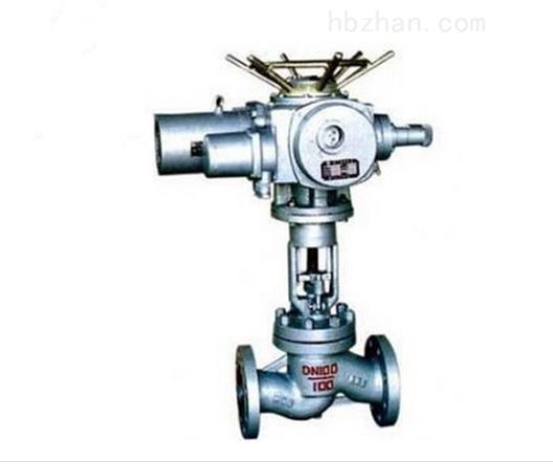

四、J941H电动截止阀试验压力:
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
试验压力(MPa) |
壳体强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15 |
24 |
上密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18
|
五、J941H电动截止阀应用规范:
设计与制造 |
GB/T12235 |
|
连接端尺寸 |
结构长度 |
GB/T12221 |
法兰尺寸 |
JB/T79 |
|
检验与试验 |
JB/T9092 |
|
材 料 |
碳钢 |
GB/T12229 |
不锈钢 |
GB/T12230 |
|
合金钢 |
Q/ZB66 |
|
标 志 |
GB/T12220 |
|
供 货 |
JB/T7928 |
六、J941H电动截止阀使用范围:
产品类型 |
适用介质 |
适用温度(℃) |
J41HY-C型 |
水、蒸汽、油品 |
≤425℃ |
≤450℃ |
||
J41W-P型 |
硝酸类 |
≤2000℃ |
J41W-R型 |
醋酸类 |
≤200℃ |
J41Y-I型 |
水、蒸汽、油品 |
≤550℃ |
