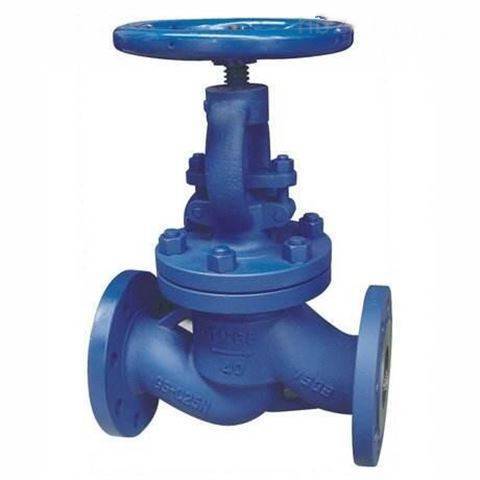

J41Y铬钼钢法兰截止阀介绍

结构特点与用途

• 适用范围：J41Y高中压系列铬钼钢截止阀适用于高温的蒸汽、油品管道上，具有耐高温特点，也适用于硝酸，醋酸，碱液，盐水，海水，氧气等介质。
• 关闭方式：全关时手轮按顺时针方向旋转。
• 安装位置与流向：可以安装在管道的任何位置上，介质从下往上流；DN250以上采用多密封、双支架，采用导向运动（能提高抗水锤冲击）、介质从上方进入，较好解决了大口径截止阀启闭力矩大，密封无法关严，填料室跑冒等问题。
• 外观处理：铬钼钢截止阀表面喷深蓝色漆，法兰部分留白，也可按客户喷涂包装。

产品规格

型号与口径

型号包括J41Y - 6I/25I/40I/64I/100I/160I等，口径范围为DN15 - DN500，部分产品公称通径可达DN15 - DN700mm 。

压力与材质

压力范围是1.6MPA - 16MPA，阀体材质有铸造铬钼钢、锻造铬钼钢等，还包括铬钼钒钢等，密封面为硬密封含STL，J41Y - C型和J41Y - I型的部分零件材料有所不同，如J41Y - C型阀体、阀盖材质为25、WCB，J41Y - I型为铬钼钢。

工作原理

截止阀的闭合依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。只许介质单向流动，安装时有方向性。开启时，阀瓣的开启高度为公称直径的25% - 30%时，流量已达到最大，表示阀门已达全开位置，全开位置由阀瓣的行程决定。

优缺点

优点

• 耐磨：在开启和关闭过程中，由于阀瓣与阀体密封面间的摩擦力比闸阀小，因而耐磨。
• 开启高度小：开启高度一般仅为阀座通道直径的1/4，比闸阀小得多。
• 制造工艺好：通常在阀体和阀瓣上只有一个密封面，制造工艺性比较好，便于维修。
• 密封可靠：在介质压力作用下，部分流向设计的阀门较严密，且密封性好，密封面间摩擦力小，寿命较长。
• 结构简单：结构简单，制造和维修比较方便，工作行程小，启闭时间短。

连接与驱动方式

连接方式

连接方式有法兰、焊接（对焊、承插焊）等。

驱动方式

驱动方式包括手动、电动、气动、伞齿轮、加长杆等。

应用领域

广泛应用于化工设备、通用零部件、工业设备、制药设备、通用设备、石化设备、电力设备、冶金粉末设备、采矿设备、市政、电子工业等领域，适用于公称压力1.0MPa - 16.0MPa，工作温度 - 29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，用于切断或接通管路介质。
