空排止回阀的工作原理,让你一次性看懂
2020-12-21 [1173]

  空排止回阀的工作原理,让你一次性看懂
  空排止回阀配合水泵小流量自动再循环旁阀工作,当给水泵在低负荷或者出口截门关闭状态时,自动再循环旁路阀应处于开启位置,以保证水泵 的安全运行。当该止回阀开启时,再循环旁路阀就自动关闭。不宜用于含有固体颗粒和粘度较大的介质。
  本产品又称自动再循环阀、泵保护阀、自动回流阀或小流量阀。用于离心泵小流量自动再循环,防止低负荷下过热、噪声、振动等损坏。排气止回阀主要用于火力发电厂给水泵出口。配合水泵小流量再循环阀,保证系统安全运行。

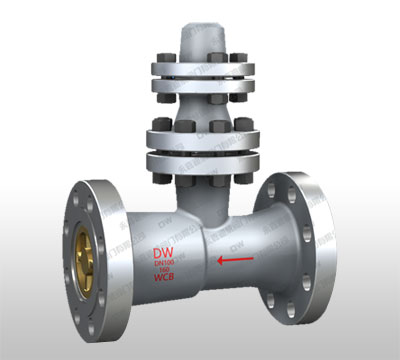

空排止回阀
  空排止回阀的工作原理是什么呢?想了解的赶紧来看看吧。
  本产品采用垂直式阀锥,上下双套导向,振动小,设有再循环旁路,并配装多其节流装置,减少压差时的冲蚀和噪音,延长使用寿命;阀芯有足够开启力,回座平稳,阀座、阀芯堆焊硬质合金,保证高温强度和硬度。打开出口泵,给水泵启动,给水达到一定的压力后,阀芯自动升起,推离阀座,给水即流出。
  同时,阀芯连杆移动排气口的阀板,关闭排气口。给水泵流量下降时,阀芯下降,推动连杆打开排空阀片,打开再循环阀,维持水泵小流量。停泵时,阀芯自动下落关闭流道,防止高压水锤对供水系统的破坏。
  空排止回阀为自动阀,不需要任何外部电源。通过旁通阀到一定的旁通阀,该阀将由阀杆来控制主阀的流量。锅炉启动时,给水泵压力低,主阀瓣处于关闭状态,旁路阀瓣处于开启状态。此时,泵的所有流量经旁路阀瓣减压后流回除氧器。
  随着给水泵压力的升高,主阀瓣逐渐打开,旁路阀瓣逐渐关闭,此时给水泵的所有流量都流向锅炉。当锅炉发生故障,给水泵压力急剧下降时,高压水从锅炉回流时,主阀瓣迅速回座密封,防止高压回水损坏给水泵。
  此时,旁路阀盘全开,泵的所有流量经旁路阀盘减压后流回除氧器。自动循环控制系统由排气止回阀、锅炉、汽轮机、除氧器水箱和给水泵组成。排气止回阀主阀瓣开启高度h与流量Q有关。

  空气排泄止回阀(也称为空排止回阀)是一种用于管道系统中的特殊止回阀。它的主要作用是在管道内的气体储存超过一定压力时,自动打开并将气体排放到系统外部,以保护管道和设备的安全。下面是空排止回阀的工作原理。
  空气排泄止回阀的结构和工作原理较为简单,通常由阀体、阀盖、弹簧和流体通道等组成。以下是其工作原理的详细描述:
  初始状态:当管道内的气体压力低于设定的打开压力时,空排止回阀处于关闭状态。此时,阀盖被弹簧推向阀座,并通过密封面与阀座形成密闭。
  气体压力上升:当管道内的气体压力逐渐增加,当超过设定的打开压力时,阀盖受到气体压力的作用开始被推开。这个打开压力通常可以通过调整弹簧的预紧力来设定。
  阀门打开:一旦阀盖开始打开,管道内的气体被允许通过阀座和阀体之间的通道流出。这样可以防止管道压力过高,保护管道和相关设备的安全。
  压力释放:当管道内的气体压力降低至设定的关闭压力以下时,阀盖受到弹簧的作用开始重新关闭。阀盖通过密封面与阀座重新形成密闭,阻止气体再次进入管道。
  需要注意的是,其作用是对管道中的气体进行排放,并且只能单向工作。它可以防止管道过压,并保护系统设备不会因气体积聚而发生损坏。
  在实际应用中,通常与其他阀门一起使用,以确保系统的正常运行。例如,在压缩空气系统中,通常与空气压缩机和其他控制阀门配合使用,以维持系统内部压力在安全范围内。
  总结起来,其通过调整设定的打开和关闭压力,实现对管道内气体的自动排放和阻止倒流。其工作原理较为简单,具有重要的保护作用,常用于管道系统中,特别是需要控制气体压力的场合。
