空排止回阀

产品简述:空排止回阀安装在火电机组的高压给水泵出口管道上,防止给水倒流,保护给水泵.该阀配合自动再循环阀工作,当给水泵在低负荷或者出口截门关闭状态时,自动再循环旁路阀应处于开启位置,以保证水泵的安全运行.当空排止回阀开启时,再循环旁路阀就自动关闭.

品牌厂家:工奥阀门
阀门型号:H48Y(H)-200
主要材质:碳钢 硬质合金
口径选型:DN20-DN200
压力范围:PN40-PN320
浏览次数:1073
更新日期:2021-11-30 17:03:52/10/19
产品详情 在线咨询

一、空排止回阀概述

空排止回阀主体毛坯的质量控制本阀门的所有零件均为锻件,锻造时严格按照锻造工艺规程和工序卡进行,严格控制始锻温度、终锻温度、变形程度和变形速度,按工艺规程规定的冷却方法进行冷却。对锻成品进行化学成分分析、力学性能试验、晶间腐蚀试验、金相组织分析,经分析、试验和测定,均符合相应标准。
锻件的质量通过超声波检验和液体渗透检验来保证,按照RCC-M要求对锻件进行100%的超声波探伤并评定,并对锻件的全部表面进行液体渗透检验和评定。

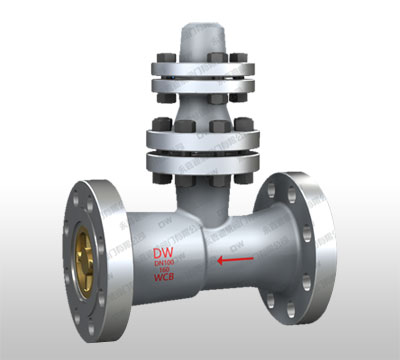

空排止回阀

二、空排止回阀原理如下:
打开出口阀,给水泵启动,给水达到一定的压力后,阀芯自动升起,推离阀座,给水即流出。同时阀芯连杆拔动排空口阀

片封闭排空口。当给水泵流量减小时,阀芯下落,推动连杆拔开排空阀片,开启再循环门维持水泵小流量。当停泵时,

阀芯自动下落关闭通道,从而防止高压水锤对给水系统的破坏.

三、空排止回阀结构特点:

a、该阀配合再循环旁路阀工作,维持系统的安全运行。

b、主阀瓣上下移动,介质倒流时,借助介质压力及弹簧作用下关闭通道,此时旁路阀开启,当主阀瓣全开时,旁路 阀关闭。

c、阀瓣密封采用不锈钢堆焊而成,耐磨、抗擦伤性强,密封可靠。

d、阀门应垂直安装

四、空排止回阀规格型号:

公称压力PN/MPa 壳体试验压力Ps/MPa 工作压力PN/MPa 适用介质  工作温度/℃
20.O  30.O  20.O  水  ≤160

五、空排止回阀主要零部件材质:

 零件名称

 材料

 阀体、定位轮、连接法兰、排气法兰、法兰盖

 碳素铸钢

 导向轴、拔叉、轴套、滑块、排放套、排气盘

 不锈钢

 螺栓、螺柱

 铬钼钢

 衬套

 铸铝青铜

 阀瓣、阀瓣体、阀瓣轴、连接叉、螺母

 优质碳素钢
