高加入口阀

产品简述:高加入口阀包括手轮、阀杆、阀瓣、阀座、阀盖、活塞控制装置和旁路管接头等,其通常和高加出口阀配套使用,往高压加热器注水后,随着水的压力不断升高,当压力升至一定的压力后,借助作用于入口阀阀杆截面的压差使阀杆向上运动带起阀瓣开通了进入高压加热器的通道,使水进入高压加热器,此时高压加热器投入运行。当高压加热器发生管系破裂,高压加热器内水位超过允许值时,水位信号通过电器装置打开快速启闭阀,凝结水进入入口阀上部活塞缸内,压下活塞,推动阀瓣下移,关闭高压加热器的进口,打开旁路,给水通过上面两旁通管道直接进入锅炉,保证高压加热器安全解列。

品牌厂家:工奥阀门
阀门型号:J764Y-200
主要材质:碳钢
口径选型:DN125-DN300
压力范围:PN100-PN320
浏览次数:636
更新日期:2021-11-30 16:58:58/10/19
产品详情 在线咨询

一、高加入口阀概述:

高加入口阀包括手轮、阀杆、阀瓣、阀座、阀盖、活塞控制装置和旁路管接头等,其通常和高加出口阀配套使用,往高压加热器注水后,随着水的压力不断升高,当压力升至一定的压力后,借助作用于入口阀阀杆截面的压差使阀杆向上运动带起阀瓣开通了进入高压加热器的通道,使水进入高压加热器,此时高压加热器投入运行。当高压加热器发生管系破裂,高压加热器内水位超过允许值时,水位信号通过电器装置打开快速启闭阀,凝结水进入入口阀上部活塞缸内,压下活塞,推动阀瓣下移,关闭高压加热器的进口,打开旁路,给水通过上面两旁通管道直接进入锅炉,保证高压加热器安全解列。

高加入口阀

高加入口阀中腔采用压力自紧密结构,密封性好,流体通道布局合理,流阻力小,流动特性良好,性能可靠,该阀主要用于高压加热器给水保护系统,在高压加热器发生故障或其它原因甩高加时,快速切断高加给水,使高压加热器解列,给水通过旁路进入锅炉,从而保护高压加热器,使机组正常运行。本产品是锅炉系统的高压加热器入口处必须安装的安全旁路阀门。

二、高加入口阀主要零部件材料表

序号

零件名称

材料名称

1

阀        体

WCB

WC6

WC9

2

阀        瓣

25+钴基合金

12Cr1MoV+钴基合金

12Cr1MoV+钴基合金

3

阀        座

20+钴基合金

12CrMoV+钴基合金

12CrMoV+钴基合金

4

阀        杆

38CrMoAlA

 25Cr2Mo1V

 25Cr2Mo1V

5

阀        盖

WCB

WC6

WC9

6

支        架

WCB

WCB

WCB

7

手        轮

铸铁

铸铁

铸铁

三、高加入口阀主要技术规范表

公称压力PN(MPa)

20.0

25.0

32.0

工作压力(MPa)

10.0

14.0

17.0

17.0

工作温度(℃)

510

540

540

570

壳体水压试验压力(MPa)

30.0

35.0

45.0

27.0

40.0

48.0

63.0

密封、倒密封水压试验压力(MPa)

22.0

25.5

35.2

22.0

25.5

35.2

35.2

低压气密封试验压力(MPa)

0.6

0.6

0.6

0.6

0.6

0.6

0.6

设计制造

JIS E101、JB/T 3595、DL/T 531、ASME B16.34

结构长度

JIS E101、JB/T 2766、GB/T 15188.1、

连接端

JB/T 3595、ANSI B16.25或按用户要求

检验与试验

JIS E101、JB/T 3595、DL/T 531、API 598

四、高加入口阀主要外型尺寸表

公称压力

PN(MPa)

公称通径

DN(mm)

尺寸(mm)

L

L1

H1

H2

H3

H4

D1

D2

20.0

175

1000

1100

1100

223

140

370

186

222

225

1200

1130

1130

230

160

430

232

282

25.0

225

1200

1130

1130

230

160

430

221

282

注:由于篇幅有限,如需其他尺寸参数,请咨询我司销售技术人员!

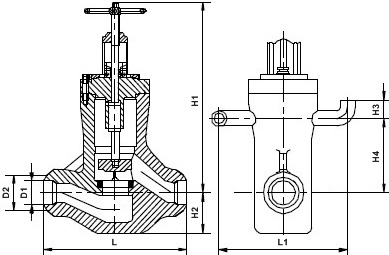

五、高加入口阀结构图:
