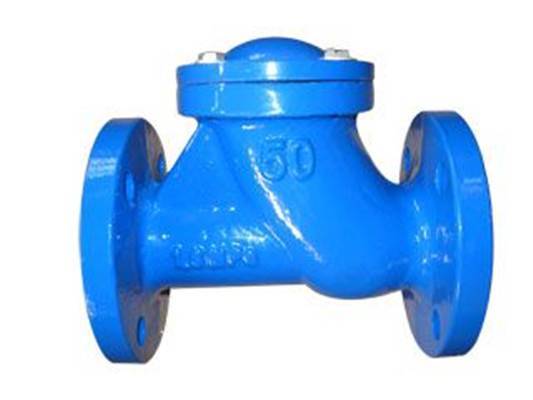

HQ41X 球形污水止回阀介绍

基本概念

HQ41X 球形污水止回阀又称逆止阀，属于自动阀类。它是一种启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

结构特点

• 结构长度短：其结构长度只有传统法兰止回阀的 1/4 - 1/8。
• 体积小、重量轻：重量只有传统微阻缓闭止回阀的 1/4 - 1/20。
• 整体结构简单紧凑、造型美观：阀瓣行程短、关阀冲击力小。

工作原理

该阀采用橡胶包滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下滚动，从而打开或关闭阀门。

性能优势

• 密封性好：采用橡胶包滚球为阀瓣以及合适的密封材料，确保良好的密封效果，能有效防止介质泄漏。
• 消声式关闭，不产生水锤：阀瓣关闭快速，可减少水锤压力，避免对管道和设备造成损害。
• 流量大、阻力小：阀体采用全水流通道，水头损失比旋启式小 50%，流道通畅、流体阻力小。
• 安装方便：水平或垂直管道均可使用。
• 动作灵敏：能及时响应介质流动方向的变化，快速开启或关闭阀门。
• 使用寿命长、可靠性高：适合长期在复杂的污水环境中使用。

适用范围

可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度为 0 - 80℃。特别适用于高粘度、有悬浮物的工业及生活污水管网，铸铁圆球包胶做阀瓣更能适应污水环境。

安装注意事项

• 准备与管道连接前，须冲洗和清除干净管道中残存的杂质。
• 止回阀只允许介质向一个方向流动，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。
